不锈钢拉杆配件说明

文章出处:责任编辑:人气:-发表时间:2015-11-11 10:57【

  深圳市深洲建筑五金有限公司是专业生产不锈钢拉杆的厂家,常规的不锈钢拉杆配件有双锁头,单耳锁头,销轴组件,锁紧螺母,连接套,中空棱形连接套等,结构形式及用途如下所示:

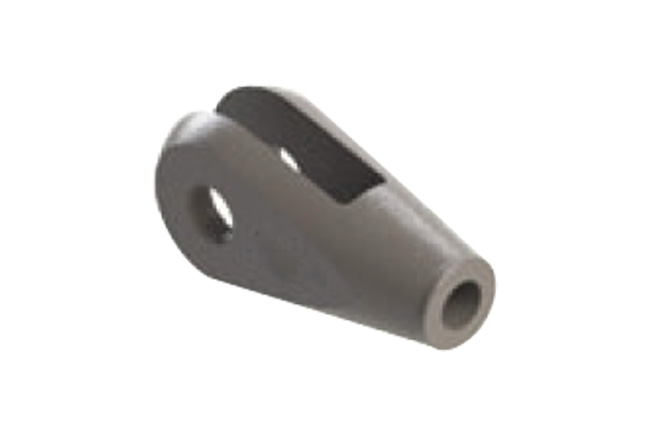

双耳锁头图片

  双耳锁头:双耳锁头如图示,它通过销轴组件与单耳板链接将杆力直接传到结构上,同时拉杆可在平面内绕销轴转动实现圆柱绞接功能。我司双耳锁头与杆体采用螺纹连接并留有调节余量,通过螺纹调节实现杆体的长度调整与张紧。双耳锁头在实际工程中应用居多,配件销轴由厂家标配。

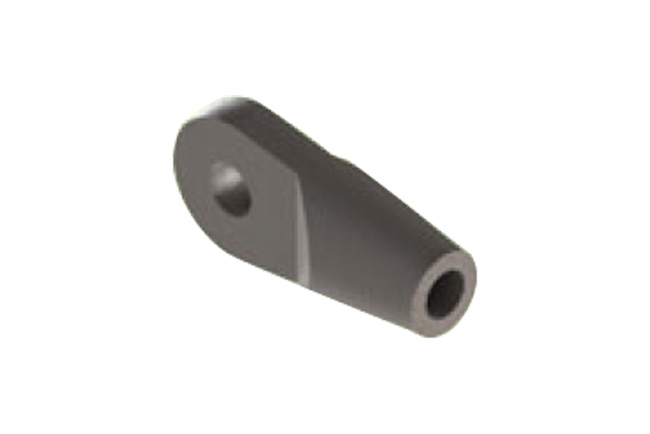

单耳锁头图片

  单耳锁头:单耳锁头形式如上图所示。它通过销轴组件不仅可以和双耳板连接将杆力直接传递到结构上,还可以和双耳锁头连接,同时拉杆可在平面内绕销轴转运实现圆柱绞接功能。锁头与螺杆采用螺纹连接并留有调节余量,通过螺纹调节实现不锈钢杆体的长度调整与张紧。单耳锁头在实际工程中应用较少,配件销轴一般根据主体结构上的双耳板实配。

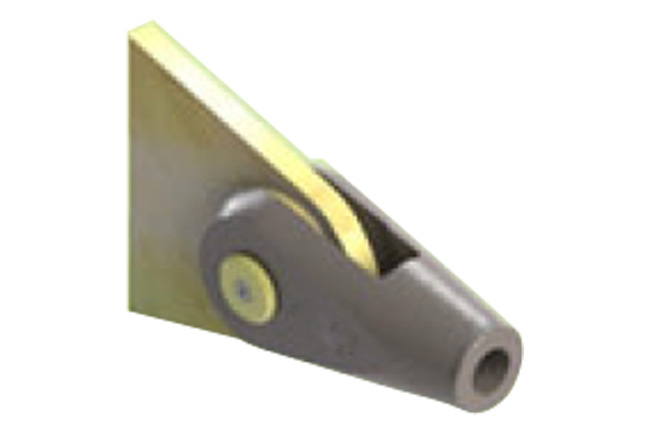

销轴组件图片

  销轴组件:销轴组件由销轴,盖板,锁紧垫圈及螺钉组成。在实际使用中耳板与锁头配合间隙保持单边1--3m,销轴和销轴孔的配件间隙我司推荐值为0.5mm-1.5mm.为了确保销轴与锁头孔的配合精度及防腐要求我司销轴和销轴盖表面均采用镀彩锌处理。

锁紧螺母图片

  锁紧螺母:锁紧螺母形式为锥形件,其主要功能是拧紧锁头和螺杆,防止松动。螺母小端留有一定长度用于遮蔽螺杆螺纹,确保不外漏。螺母大端与锁头尾部锥度平缓衔接,拥有非常美观的装饰效果。

调节套图片

  调节套:调节套形式为管型螺纹连接件,主要用于加长杆体长度,其位置在杆体中间部位。其本身设有一定的调节量,使不锈钢拉杆整体调节量增大以满足结构误差和张紧需求。

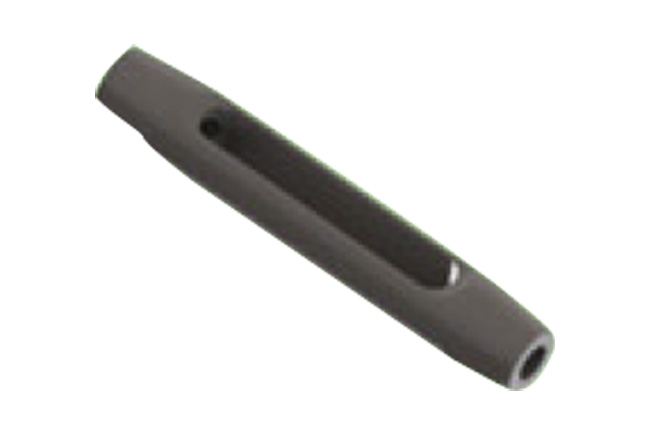

中空梭形连接套图片

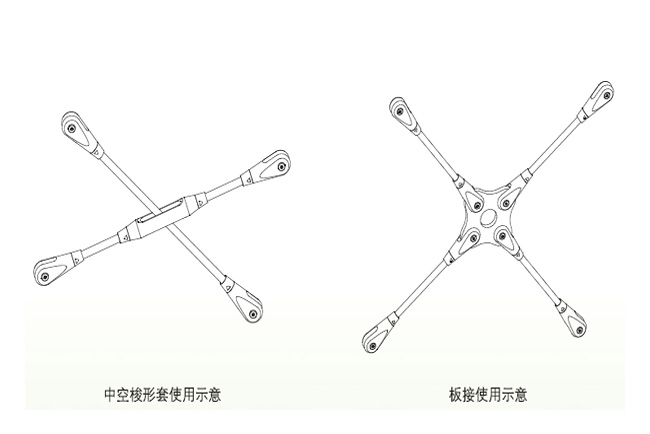

  中空梭形连接套:中空梭形连接套是以梭形为空心的连接件。它和连接件拥有相同的调节与加长拉杆的功能,同时借助梭形型腔,使两拉杆在同一平面内交叉互不干涉,适用规格范围为直径16一直径50.大于直径50不锈钢拉杆推荐使用板式转接,具体形式如下图。

不同规格的中空梭形连接套安装效果图
