不锈钢转接件,Z05

产品分类: 转接件
    产品简介: 型号是Z05的不锈钢转接件头部采用双螺母设计,底部采用直线设计,这样可以更好焊接在平面的钢结构上
    订购热线:400-887-7056

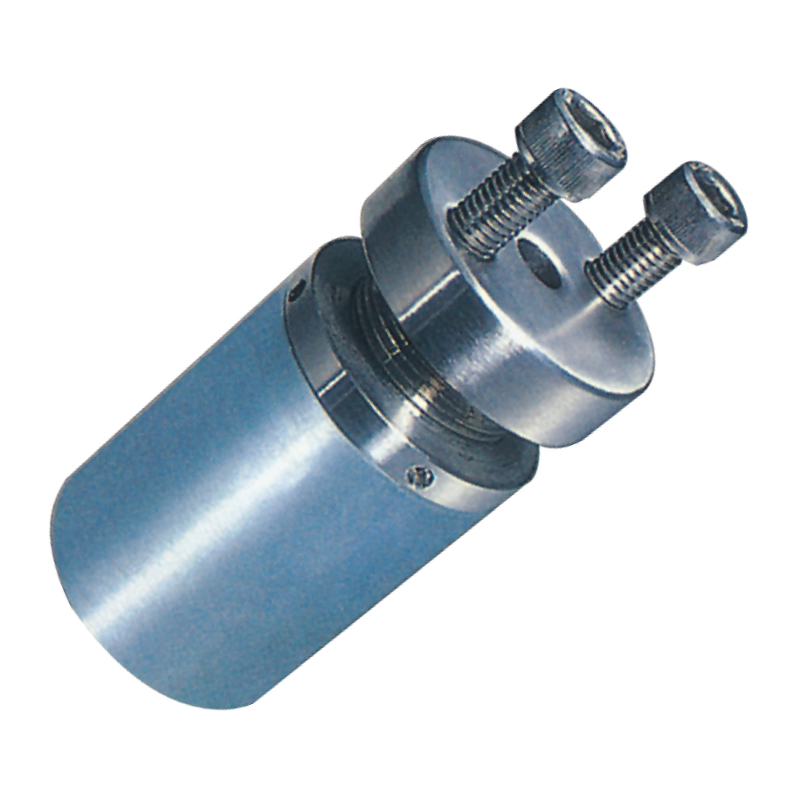

      不锈钢转接件,Z05

      型号: Z05

      品牌: 深洲

      规格: ¢46*100

      分类: 转接件

      面饰: 渡锌

      材质: 材质Q235

      产地: 广东省深圳市

      功能特性: 金属与玻璃结合的现代建筑形式,最大限度的节省室内空间,通透性强

      用途:主要用于玻璃幕墙的安装,玻璃幕墙能够和钢结构结合在一起,产品主要用于建筑,交通,五金,建筑工地等玻璃幕墙安装领域,笼式共轴系统、安装接杆、支撑底座和结构导轨等都要用到转接件。


      Z05不锈钢转接件规格参数:底部直径=46mm,主体长度L=100mm,头部外直径=55mm,内直径=36mm,相关参数如下图

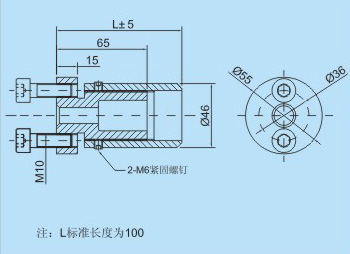

      不锈钢转接件Z05尺寸参数图

      不锈钢转接件Z05尺寸参数

      不锈钢转接件的外螺套上有一紧定螺钉,内螺套上有一道紧定槽,当内螺套调整好距离后,将紧定螺钉顶在紧定槽内。此种设计适用于转接件受到左右不均衡贺载的工程节点,可有效防止转接件受力转动。


      不锈钢转接件安装注意事项:

      1 检查不锈钢转接件连接套筒是否与被连接钢结构驳接爪规格相互匹配,不匹配的转接件请及时和我公司沟通;检查不锈钢转接件头螺纹和连接套筒内螺纹是否干净、完好无损;检查不锈钢转接件头有效螺纹长度是否符合产品设计的要求。

      2.将连接套筒旋入带有加长螺纹的不锈钢转接件头一端穿过驳接爪,旋至螺尾处。

      3.将另一根带有标准丝头的被连接钢筋端面顶紧带连接套筒及被连接钢筋的端面。

      4.反向旋转连接套筒,使连接套筒旋入另一根钢筋的标准钢筋丝头,并将连接套筒旋至标准钢筋丝头螺尾处。

      5.按照钢筋规格将力矩扳手调整至额定值,并用力矩扳手卡紧套筒两端的钢筋,旋紧到达力矩扳手额定值。

      6.转接件的外螺套上有一紧定螺钉,内螺套上有一道紧定槽,当内螺套调整好距离后,将紧定螺钉顶在紧定槽内。此种设计适用于转接件受到左右不均衡贺载的工程节点,可有效防止转接件受力转动。

      不锈钢转接件Z05在太古城的工程案例

      不锈钢转接件Z02的工程案例

      不锈钢转接件玻璃幕墙配件中的一种,通常和驳接爪件,驳接头共同组合使用.深洲建筑五金有限公司生产的"深洲"牌玻璃幕墙配件是中国幕墙配件十大知名品牌,在行业内有着良好的口碑,专注于各种幕墙转接件生产研发,提供各种转接件规格,13年玻璃幕墙配件生产经验,为客户提供优质的玻璃幕墙配件和设计方案,对安装全程进行技术咨询服务.具有不生锈,耐腐蚀,而且耐用的特点,金属与玻璃结合的现代建筑形式现代感,时尚感强烈.幕墙转接件生产材料全部采用Q235材料,其中的化学元素成分严格按照国家的标准.我们的生产的驳接爪和玻璃幕墙配件产品,会提供相应的权威产品质量鉴定证书,欢迎您来电咨询!

      * 表示必填采购:不锈钢转接件,Z05
      * 联系人: 请填写您的真实姓名
      公司名称: 请填写您的公司名称
      联系电话:
      * 手机号码: 请填写您的联系电话
      电子邮件:
      联系地址:
      * 采购意向描述:
      请填写采购的产品数量和产品描述,方便我们进行统一备货。
      验证码: 验证码
      单爪驳接爪
      单爪驳接爪
      单爪驳接爪有两种,长单爪和短单爪,表面经过砂光处理,采用304、316不锈钢材质,具有不生锈,防腐蚀性强的特点。
      两爪驳接爪
      两爪驳接爪
      两爪驳接爪表面经过砂光处理,采用304不锈钢材质,具有不生锈,耐腐蚀性强的特点,一般用于玻璃幕墙,雨棚。
      三爪驳接爪
      三爪驳接爪
      三爪多用于幕墙转角处,一般和四爪驳接爪一起使用,采用304材质,和三个驳接头一起使用
