幕墙转接件

产品分类: 转接件
    产品简介: 幕墙转接件是点式幕墙配件的一种,主要和驳接爪一起使用,幕墙转接件在玻璃幕墙中就起到了衔接的作用,通过驳接头将荷载传递给钢结构或其他主体结构上,它的力学性能在此显得尤为重要
    订购热线:400-887-7056

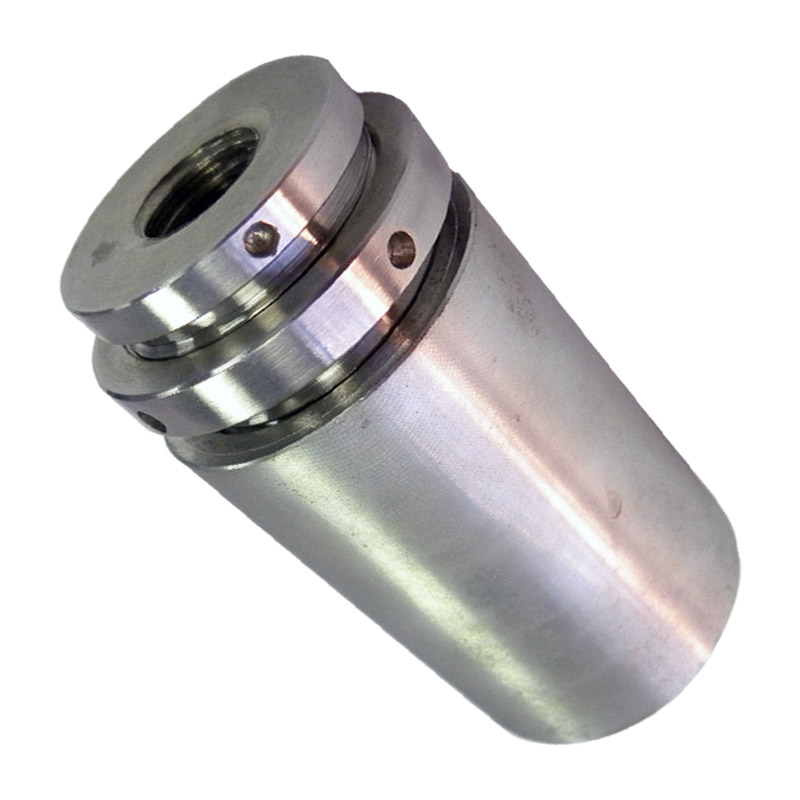

      幕墙转接件

      幕墙转接件

      产品名称: 幕墙转接件

      产品型号:Z01

      使用材料:不锈钢

      产品规格:¢46*90 (具体的规格和驳接爪型号相匹配)

      所属分类:转接件

      产品主要用于建筑,交通,五金,建筑工地等玻璃幕墙安装领域,笼式共轴系统、安装接杆、支撑底座和结构导轨等都要用到转接件


      幕墙转接件的技术要点:

      1.  过索式幕墙转接件压索螺栓拧紧力矩计算

      T=1.3fd/n

      式中T-单个螺栓拧紧力矩(M*mm)。

      f-配件在工程节点中需承受的摩擦力(N)。

      d-压索螺栓公称直径(mm)。

      n-压索螺栓数目。

      2.  紧定防转设计

      幕墙转接件的外螺套上有一紧定螺钉,内螺套上有一道紧定槽(图1),当内螺套调整好距离后,将紧定螺钉顶在紧定槽内。此种设计适用于转接件受到左右不均衡贺载的工程节点(图2),可有效防止转接件受力转动。


      幕墙转接件CAD图  转接件工程节点图


      幕墙转接件安装注意事项:

      1 检查幕墙转接件连接套筒是否与被连接钢结构驳接爪规格相互匹配,不匹配的转接件请及时和我公司沟通;检查幕墙转接件头螺纹和连接套筒内螺纹是否干净、完好无损;检查幕墙转接件头有效螺纹长度是否符合产品设计的要求。

      2.将连接套筒旋入带有加长螺纹的幕墙转接件头一端穿过驳接爪,旋至螺尾处。

      3.将另一根带有标准丝头的被连接钢筋端面顶紧带连接套筒及被连接钢筋的端面。

      4.反向旋转连接套筒,使连接套筒旋入另一根钢筋的标准钢筋丝头,并将连接套筒旋至标准钢筋丝头螺尾处。

      5.按照钢筋规格将力矩扳手调整至额定值,并用力矩扳手卡紧套筒两端的钢筋,旋紧到达力矩扳手额定值。

      6.转接件的外螺套上有一紧定螺钉,内螺套上有一道紧定槽,当内螺套调整好距离后,将紧定螺钉顶在紧定槽内。此种设计适用于转接件受到左右不均衡贺载的工程节点,可有效防止转接件受力转动。



      幕墙转接件实例图


      幕墙转接件在深圳地铁的具体运用
